기술용역 사례1 (소음)

○○공장 소음영향평가

개요 및 목적
민원 발생에 따른 공장소음배출시설 저감대책 설계 정상조업 조건에서 공장소읍배출 현황 조사 / 공장소음 저감대책 최적화 설계
소음기준
민원지역 야간 45dB(A) 이하
본 과제의 수행 범위
소음원 및 수음점 소음도 측정 및 평가 소음해석 (음장해석 시뮬레이션) / 공장소음배출시설에 관한 저감대책 보고서 제출

방음 대책

집진기 정면도
그림1. 집진기/흡착기 배기측 소음기
소음해석결과 및 평가
민원 예상 지역 대책 전 60.3dB(A) / 대책 후 44.2dB(A)로 기준 45dB(A) 만족

- 그림2. 소음 측정 사진


- 그림3. 민원예상지역 3D Modeling


- 그림4. 합성 소음도 대책 전 / 후

합성 소음도 대책 전
합성 소음도 대책 전
기술용역 사례2 (소음)
개요 및 목적
철도 및 지하철 인근에 위치한 공동주택에 대한 소음 영향 평가 공동주택 입주 후 거주하는 입주민의 불편이 예상되므로 적절한 방음대책을 수립
집진기 정면도
소음기준
실외 소음 65dB(A) 미만 / 실내 소음 45dB(A) 이하
본 과제의 수행 범위
현장 주간 및 야간 소음 측정 / 측정데이터 분석 및 평가 대책 전 후 소음해석 (시뮬레이션) / 대책안 제시

방음 대책 제시 (방음벽)

방음벽
소음해석결과 및 평가
공동주택 대표 수음점 대책 후 실외 63dB(A) / 실내 43.0dB(A)로 기준 만족
그림1. 과업 구간 소음해석
그림2. 노선별 최대소음 측정
그림3. 실내 주간 측정
그림4. 실내 야간 측정
그림5. 현장 전경
그림6. 주간 열차 통행량 분석
열병합발전소 소음영향평가
개요 및 목적
과업구간 내 주변 현황 파악을 통한 평가지역 선정 및 소음
발전소 내 설비 발생소음으로 인한 발전소 부지경계선 및 빌딩 내부에서의 소음영향 평가
소음기준
부지경계선 1.5m 높이에서 60dB(A) 이하 [배출허용기준]
발전소 부지경계선에서의 소음영향 평가
주요 소음원에서 발생되는 소음으로 인한 발전소 부지경계에서의 소음영향 평가
실외 3차원 음향해석에 적합한 상용 소프트웨어를 이용한 해석 수행
검토결과
Air Inlet Filter 및 Transformer는 저주파성분의 소음에 대한 기여도가 큼

방음 대책

그림1. Transformer, 흡음형방음벽: H 9m
그림2. Air Inlet Filter, ALC 판넬: H 14m
소음해석결과 및 종합평가
1. 방음대책 전 예상소음도 68dB(A)
2. 방음대책 후 예상소음도 55dB(A)
3. 소음 해석 결과 발전소 부지경계선에서 소음기준인 ‘60dB(A) 이하’ 만족
소음해석결과 및 종합평가
그림3. 현장 조감도
그림4. 시뮬레이션 모형 (3D)
○○연구소 발전기실 소음영향평가
개요 및 목적
현장 내 현황 파악을 통한 평가지역 선정 및 소음 허용규제치 결정
발전기실에 설치된 발전기 발생소음으로 인한 민원인 부지경계에서의 소음영향평가
소음기준
아침, 저녁 시간대 60dB(A) 이하 [생활환경소음기준]
소음원 사양 및 발생 소음 레벨
Generator Model: C2000 D6, Cummins Power Generation
Max, Cooling Air Flow Static Restriction of Radiator: 0.127kPa (약 13mmAq)
- 발전기 배기 풍량 1,888㎥/min
- 발전기 급기 풍량 2,066㎥/min
소음영향 평가
발전기에서 발생되는 소음으로 인한 민원지역에서의 소음영향 평가
실외 3차원 음향해석에 적합한 상용 소프트웨어를 이용한 해석 수행

소음해석 결과

그림1. 현장 개념도
그림2. 소음영향평가 Noise Map
종합 평가
발전기실 흡입 및 토출부에 소음기 및 엘보우형 소음기, 소음엘보 설치함.
민원인측 배기부에 방음벽 추가 설치함.
민원지역 모든 층에서 최대 59dB(A)로 소음기준인 ‘60dB(A)’를 만족함.

소음해석결과 및 종합평가

그림3. 발전기
○○사 공장 방음대책
개요 및 목적
현장 내 현황 파악을 통한 소음원 기여도 분석 및 단계별 대책 수립
공장 내에 설치된 설비 발생소음으로 인한 인근 주거지 부지경계에서의 소음영향평가
소음기준
부지경계선 1.5m 높이에서 ‘50dB(A) 이하’ [배출허용기준]
현장 일반 사항
소음원이 다양한 관계로 단계별 방음대책 수립이 필요함

방음대책 수립

그림1. 지붕층 백빌터 Enclosure
그림2. 바켓라인 보온케이싱
그림3. 사이클론 배기부 방음루바
그림4. 사이클론실 흡음공사
그림5. 감속기 보온케이싱
그림6. 보일러실 방음문 설치
그림7. 배기구 원형소음기 설치
그림8. 주원료 백필터 Enclosure
그림9. 콤프레샤실 방음루바 설치
종합평가
단계별 방음대책 완료 후 인근 주거지 부지경계선상에서 대상 소음이 약 49.0dB(A)로 소음기준 ‘50dB(A) 이하’를 만족함
그림10. 현장 전경
○○건설 사옥 건립공사 소음영향평가
개요 및 목적
현장 내 현황 파악을 통한 평가지역 선정 및 소음 허용규제치 결정
외부에 설치된 냉각탑 발생소음으로 인한 빌딩 외벽면에서의 소음영향평가
소음기준
아침, 저녁 시간대 60dB(A) 이하 [생활환경소음기준]

소음원 현황 및 유리창 형식별 투과손실데이터 (단위: dB(A))

NO 수량 형식 용량 설치위치 소음데이터(10m이격 지점)
소음기 설치 전 소음기 설치 후
CT-1 CT-1 압입송풍식 개방형 3,315,000 4층 옥탑층 78 53
CT-2 2,730,000 76 51
CT-3 1,755,000 72 49
CT-4 2,730,000 76 51
CT-5 1,755,000 72 49

유리창 두께(mm) Octave Band Center Frequency (Hz)
125 250 1K 2K 4K
5 + 12A + 5 21.1 13.9 28.9 30.5 29.0
6 + 12A + 6 25.3 19.8 31.2 27.4 33.5
8 + 12A + 8 24.8 20.6 26.0 30.7 41.0
10 + 12A + 10 25.3 23.4 32.8 25.9 45.4
소음영향 평가
실외 3차원 음향해석에 적합한 상용 소프트웨어를 이용한 해석 수행, 벽체 및 창 투과손실 적용 후 실내 소음영향 평가
종합 평가
지상 4층 옥상에 설치되는 냉각탑에 대한 소음영향 평가 후 저소음형 냉각탑 급/배기부에 소음저감장치 (소음기 및 소음루바 등) 설치 후 부지경계선에서 소음기준인 ‘60dB(A) 이하’ 또한 일반 사무실 내부에서도 소음기준인 ‘40dB(A) 이하’를 충분히 만족하였다.

- 그림1. 음장 해석 결과

○○공장 소음영향평가
개요 및 목적
과업구간 내 주변 현황 파악을 통한 평가지역 선정 및 소음 허용구제치 결정
공장 내 설비 발생소음으로 인한 부지경계선 및 인근 민가에서의 소음영향 평가
소음기준
부지경계선 1.5m 높이에서 50dB(A) 이하
과업구간의 개요
UT룸 외벽에서 약 70cm 이격 지점 단층 가옥에서 민원이 발생함
그림1. 현장 조감도
그림2. 평면 해석 결과 (지면 1.5m 높이)
그림3. 주요 수음점에서의 소음레벨 (방음벽 설치)
종합평가
현장 실측 데이터와 방음대책 전 해석결과의 오차는 ±1dB(A)로 신뢰할 만한 수준임
방음대책 수립 후 대표민원지점에서 소음기준인 ‘60dB(A)’를 만족하는 것으로 나타남

주요소음원 주파수별 소음레벨 측정/분석

- 그림4. P1: 73.5dB(A)


- 그림5. P2: 61.9dB(A)


- 그림6. P3: 51.3dB(A)

○○현장 데이터센터 소음영향평가 및 대책 설계
개요 및 목적
과업구간 내 주변 현황 파악을 통한 민원지역 및 설비 발생소음 영향 평가
소음기준
민원지역 야간 45dB(A) 이하
과업구간의 개요
배기휀 가동 시간을 고려하여 대표 수음점 선정 및 측정
대표 민원예상지점인 신축건물 마당에서의 측정소음레벨이 62.1dB(A)로 나타남
그림1. 소음영향평가 Noise Map (Plan)
그림2. 소음영향평가 Noise Map (Elavation)
종합평가
지상 3층 방음판 및 소음루바 시공, 소화가스실 배기부, 1~2층 전기실 배기부 소음루바 시공
방음대책 수립 후 대표민원지점에서 소음기준인 ‘45dB(A)’를 만족하는 것으로 나타남
그림3. 현장 전경 및 대표 수음점 선정
그림4. 현장 소음 측정 사진
기술용역 사례3 (소음)

브레이커 70톤(암반 파쇄기 시험실) 소음 120dB 제어공사

그림1. 현장 소음 측정 사진
그림2. 실내소음 음장해석 결과 (대책 후)
그림3. 실외소음 음장해석 결과 (대책 전)
그림4. 실외소음 음장해석 결과 (대책 후)
그림5. 소음측정

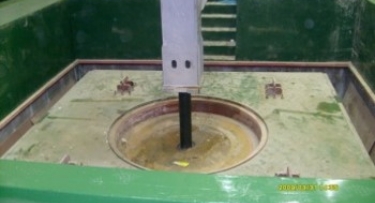

그림6. 브레이커
그림7. 배기휀

F16K 항공기 소음제어 실험실(방음) / 국방부(소음도 130~120dBA)

그림1. 실외소음 음장해석 결과 (대책 전)
그림2. 실외소음 음장해석 결과 (대책 후)

○○특수강 본관동 소음진동영향평가

그림1. 현장 전경
그림2. 실내소음 음장해석 결과
기술용역 사례4 (소음)

Standby & Emergency Generator Room Simulation

그림1. NOSE-MAP (ODEON)
그림2. NOISE-MAP (ENPro)

○○현장 실외기 실외 소음영향평가

그림1. 소음원(실외기실) 위치도
그림2. 실외 소음영향 평가

○○현장 실외기 실외 소음영향평가

그림3. 소음루바 및 소음기 현장설치
기술용역 사례5 (소음)

이라크 외 다수현장 발전기 방음시설용역 및 시공 사례


[이라크 00현장 엔크로져 설계/납품/설치]
(ENCLOSURE FOR MDU IRAQ MOE DIESEL POWER PLANT)

그림1. 엔크로져 BIM 구축 및 검토

그림2. 엔크로져 제작 Item 패킹/포장 및 현장 시공사진대지
