기술용역 사례1 (진동)
강남 ○○타워 지하철진동영향평가

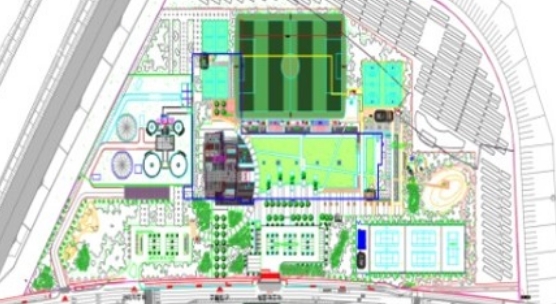

- 그림1. 현장 조감도

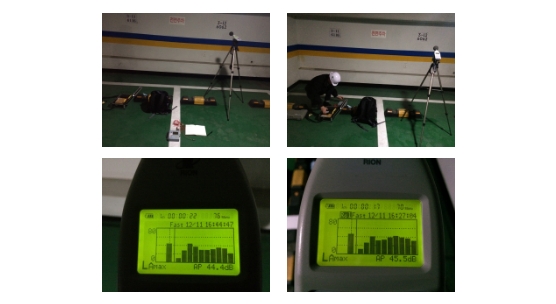

- 그림2. 철도 소음진동 측정 및 진단
- 철도 소음 진동 대책안 제시
신축건물 지하층 벽면에 UNI-MAT 두께 50mm 방진패드를 설치함. 대책 후 진동 및 구조 소음 모두 기준 만족.
용산 ○○현장 진동해석사례
- 그림1. 수질관리시스템 진동해석
- 그림2. 실내 진동가속도 분포도
- 그림3. 부지경계선 진동가속도 분포도
기술용역 사례2 (진동)
- 신축연구소 건물 진동 해석
- 초기 구조물 도적 해석을 통하여 추후 발생할 수 있는 구조적 문제에 대비해 시험설비의 진동대책 설계 전후의 결과를 비교하여 적절한 방진대책 설계
- 그림1. 모델링 (Rigid Supported system)
- 그림2. 철도 소음진동 측정 및 진단
- 그림3. 대책 전
- 그림4. 대책 후
- 그림5. MG-Set 정밀진동측정 및 제진대 설계 검증
- 반도체 기초 구조물 진동영향 평가
- 반도체 공장의 SPAN 동강성 해석을 수행하여 초기 구조물 동적 설계를 통해 추후 발생할 수 있는 진동 문제를 예측하여 구조물에 대한 보강을 설계에 반영
- 그림1. 모델링 (Rigid Supported system)
- 그림3. 철도 소음진동 측정 및 진단
- 그림3. 대책 전
- 그림4. 대책 후
- 그림5. Structure Analysis
- 그림6. Analysis Result
기술용역 사례3 (진동)
- 신축연구소 건물 진동 해석
- 초기 구조물 동적 해석을 통하여 추후 발생할 수 있는 구조적 문제에 대비해 시험설비의 진동대책 설계 전후의 결과를 비교하여 적절한 방진대책 설계
- 그림1. 모델링 (Rigid Supported system)
- 그림2. 철도 소음진동 측정 및 진단
- 그림3. 대책 전
- 그림4. 대책 후
- 그림5. Natural Frequency Analysis
- 그림6. 지상 3층 수술실 해석 결과
신축연구소 건물 진동 해석
- 그림1. 발생 진동 및 설비 고유진동수 측정
- 그림2. 대책 후 Modal analysis (해석 검증)
○○현장 배관 구조진단 용역
- 그림1. 현장전경
- 그림2. Modal analysis

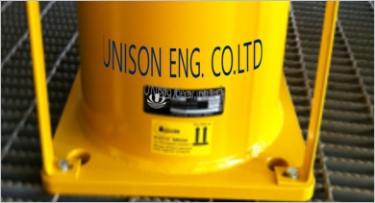

- 그림3. 적용 제품
기술용역 사례4 (진동)
- TMD (동조질량흡진기, Dynamic absorber)
- 동조질량흡진기는 기계설비운전, 인체보행진동, 풍진동으로 인하여 구조물에서 공진현상이 발생할 때 사용한다. 공진현상이 발생하면 구조물의 진동이 크게 증가하므로 사용성, 구조물내구성, 심지어 구조물 파괴를 초래한다. 이러한 경우에 동조질량흡진기(TMD)를 사용하면 최소 25%에서 최대 75%까지 진동을 감소시킬 수 있다. 그림1은 바닥이 진동하는 경우 TMD를 설치한 사진이며, 그림2는 대책전후 진동감소량을 보여준다. 그림3~그림4는 대책전후 진동감쇠기간을 비교한 결과이며 감쇠시간이 약 50%정도 이상 단축된다.
- 그림1. 모델링 (Rigid Supported system)
- 그림2. 철도 소음진동 측정 및 진단
- 그림3. 발전기
